Vytvořte L-držák s otvorem pro šroub
Vymodelujte L-držák 60 x 40 x 40 mm se stěnami 4 mm a otvorem pro šroub 5 mm ze dvou kvádrů a válce, pak ho uložte a exportujte.
Snímky obrazovky ukazují anglické rozhraní.
Začněte nový návrh
Na přehledu zvolte Vytvořit nový 3D návrh. Rozměry se zadávají v milimetrech; pokud pole ukazují jinou jednotku, otevřete Nastavení pracovního prostoru a nastavte Jednotky na Metrické (výchozí). Milimetry určují velikost modelu; jak přesně mu výtisk odpovídá, závisí na tiskárně, materiálu a nastavení sliceru.
Vytvořte základovou desku
Otevřete Přidat tvar a zvolte Kvádr. V sekci Vlastnosti zadejte Délka 40, Šířka 60 a Výška 4 a po každé hodnotě stiskněte Enter. Číselná pole jsou přesnější než posuvníky.

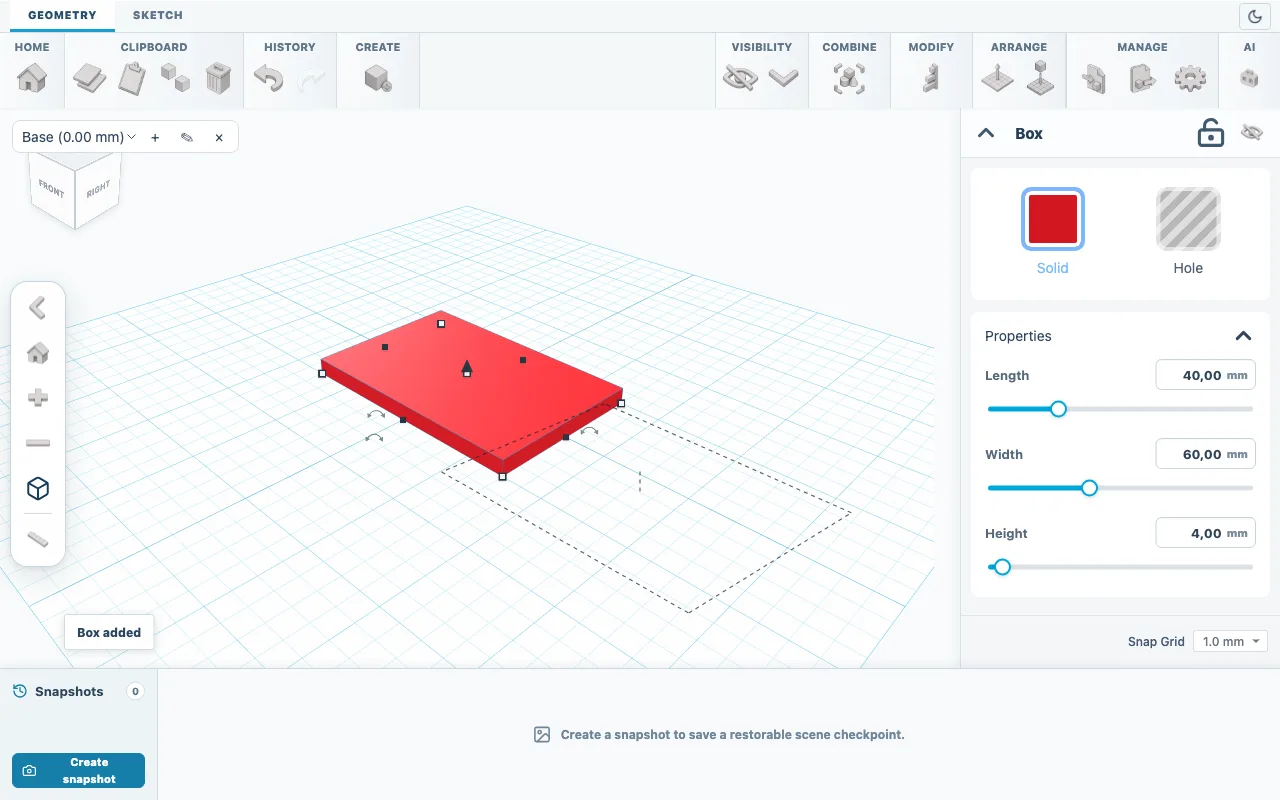

Obr. 01Základová deska: Délka 40, Šířka 60, Výška 4. Přidejte svislou stěnu
Přidejte druhý Kvádr a zadejte Délka 4, Šířka 60 a Výška 40. Objeví se uprostřed desky; další krok ho přesune k okraji.
Přesuňte stěnu k okraji
Stisknutím Ctrl+A (na Macu Cmd+A) vyberte oba kvádry, pak otevřete Upravit a zvolte Zarovnat. Kolem výběru se objeví body; po najetí myší se zobrazí jejich název. Klikněte na bod vzadu a stěna se zarovná se zadním okrajem desky. Oba kvádry stojí na pracovní rovině, takže zarovnání dolů už platí.

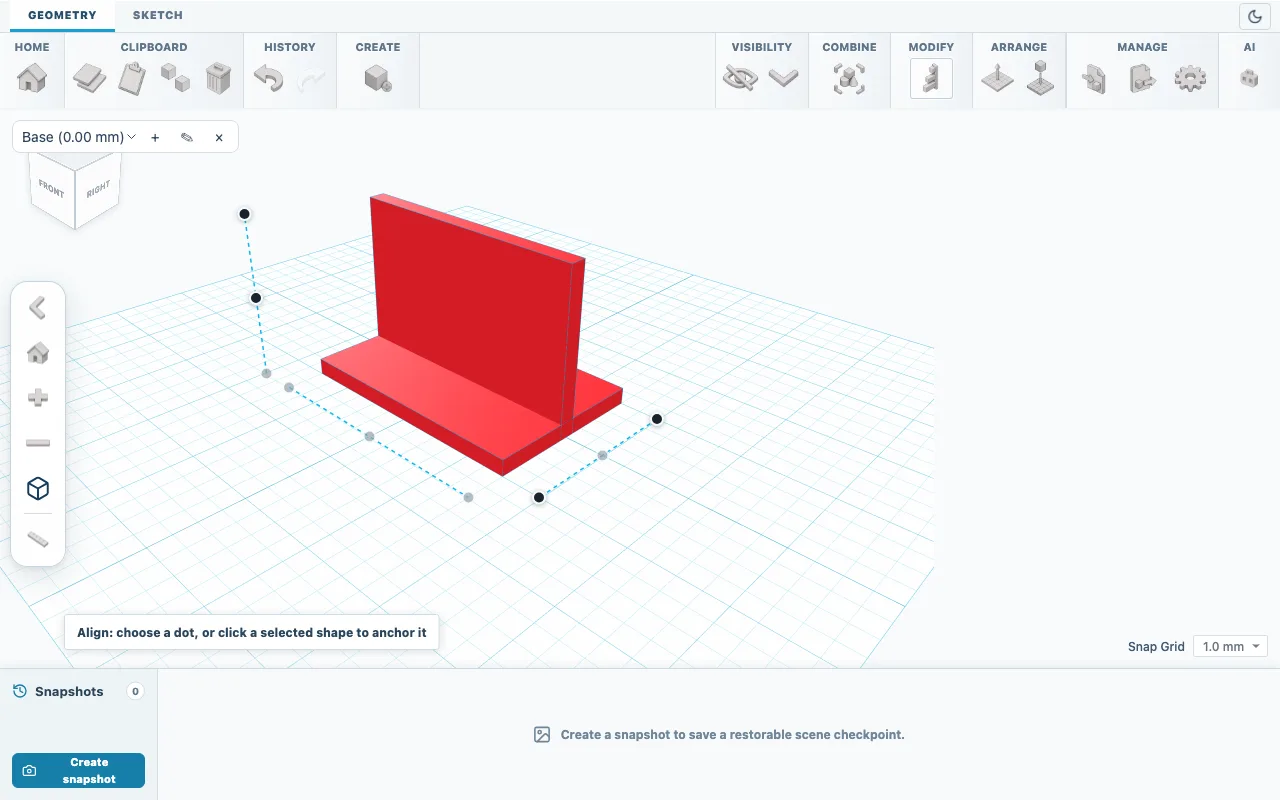

Obr. 02Zarovnání zobrazí body podél okrajů výběru. Spojte kvádry
Dalším kliknutím na Zarovnat zarovnávání ukončete. Oba kvádry nechte vybrané, otevřete Kombinovat a zvolte Booleovské sjednocení. Vznikne jedno těleso a Vlastnosti ukazují Délka 40, Šířka 60 a Výška 40.
Přidejte otvor pro šroub
Přidejte Válec a v jeho nastavení klikněte na Otvor. Zadejte Délka 5, Šířka 5 a Výška 10. Otvor je vyšší než 4mm deska, takže ji prořízne celou.
Vycentrujte otvor
Stiskněte Ctrl+A a znovu zvolte Zarovnat. Klikněte na držák, aby se stal kotvou a zůstal na místě, pak klikněte na body na střed a doprostřed, které leží na pracovní rovině. Body, které už jsou zarovnané, jsou neaktivní. Otvor je teď 30 mm od obou boků a 20 mm od předního okraje.
Vyřízněte otvor
Dalším kliknutím na Zarovnat zarovnávání ukončete. S vybraným držákem i otvorem otevřete Kombinovat a zvolte Booleovský rozdíl. Držák si zachová rozměry 60 x 40 x 40 mm a v základně má teď průchozí otvor 5 mm.

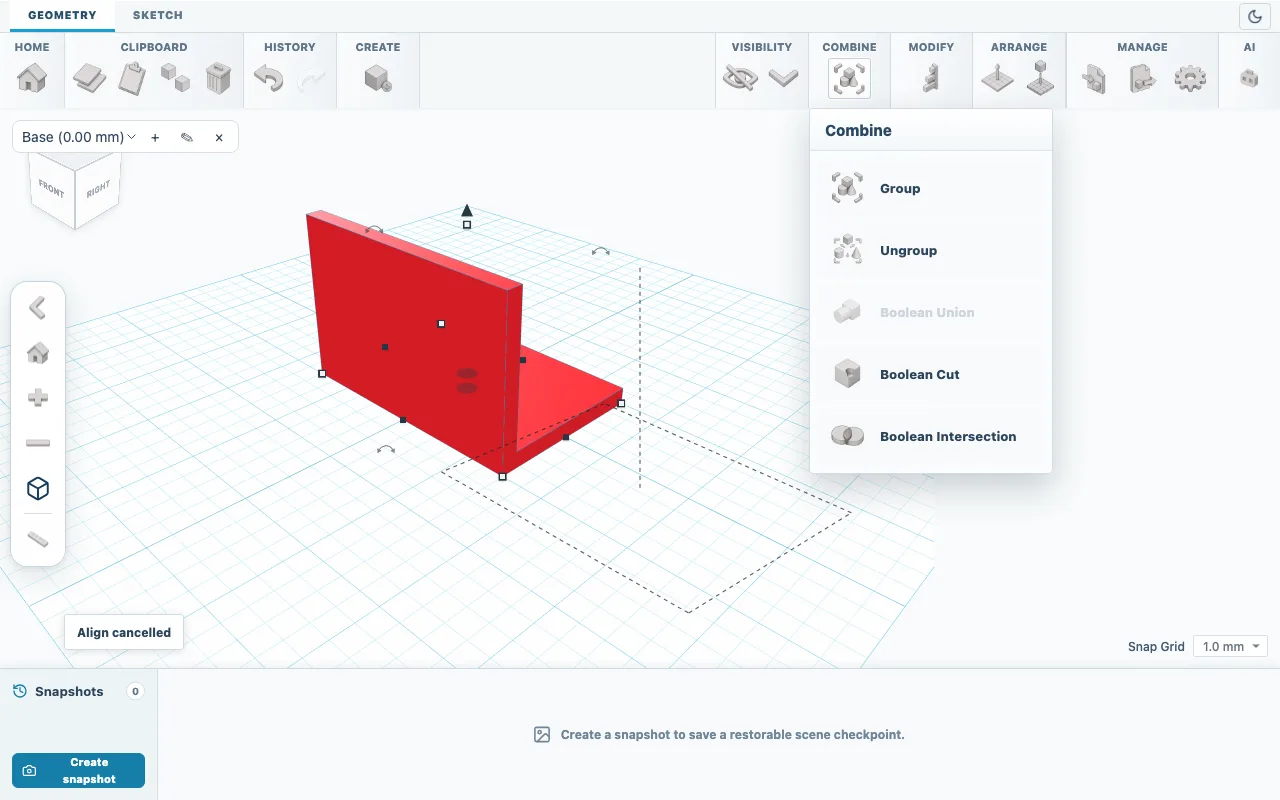

Obr. 03Booleovský rozdíl je dostupný, jakmile vyberete těleso a otvor. Uložte a exportujte
Otevřete Export, zvolte SKF a kliknutím na Uložit projekt SketchForge si uložte upravitelnou kopii. Pak zvolte 3MF nebo STL a exportujte soubor pro slicer.

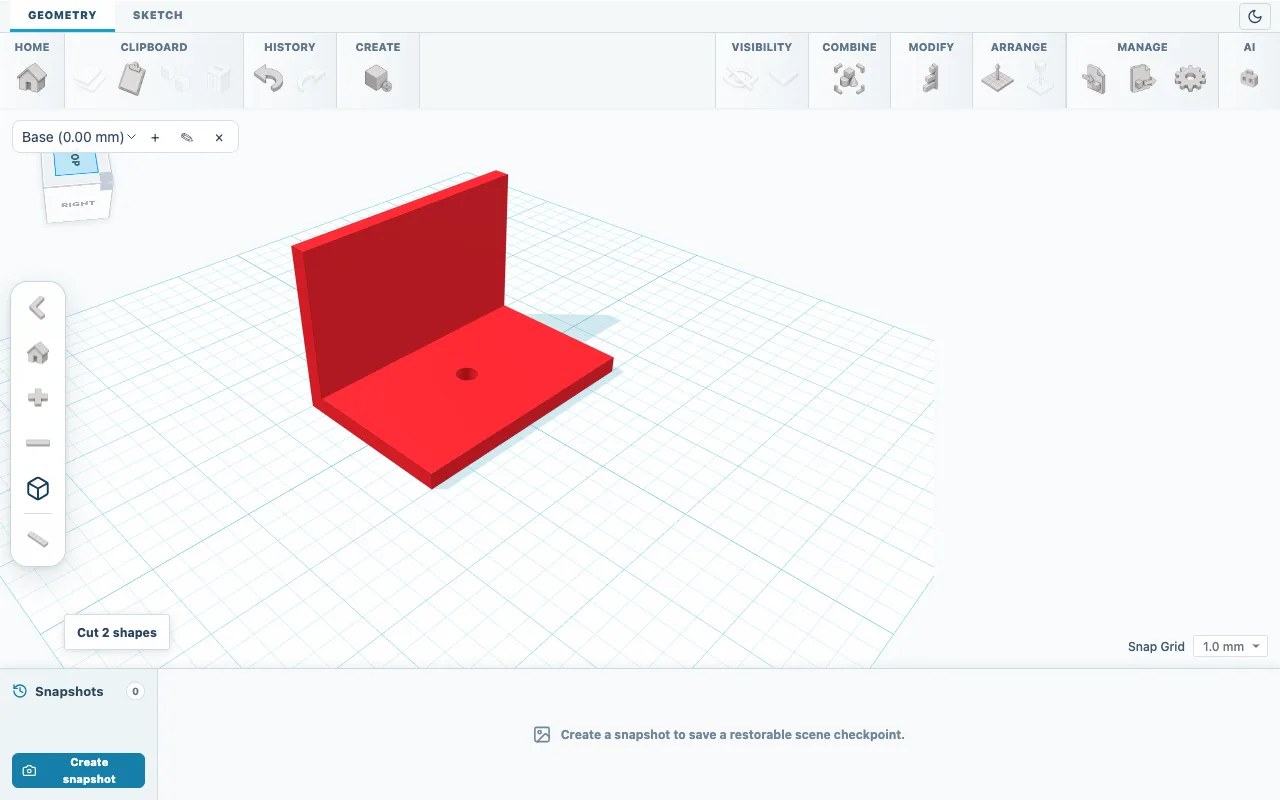

Obr. 04Hotový držák: 60 x 40 x 40 mm s otvorem 5 mm.
Zkontrolujte výsledek
Zkontrolujte celkovou velikost v sekci Vlastnosti: Délka 40, Šířka 60, Výška 40. Po kliknutí na Pohled shora na kostce pohledů byste měli otvorem vidět skrz.
Když se něco nepovede
- Booleovský rozdíl je šedý
- Vyberte alespoň jedno těleso a alespoň jeden tvar nastavený jako Otvor. Zamčené tvary se nepočítají.
- Exportovaný soubor nemá otvor
- Tvary nastavené jako Otvor se do souborů STL, 3MF a OBJ nezapisují. Před exportem použijte Booleovský rozdíl.
- Krok se nepovedl
- Použijte Zpět nebo Ctrl+Z. Vytvořit snímek uloží bod, ke kterému se můžete později vrátit.
